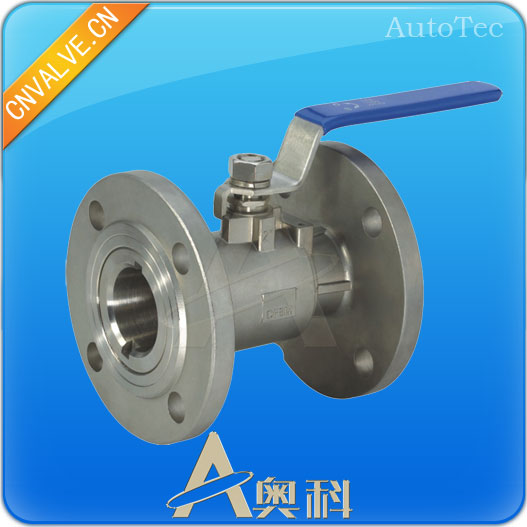

奥科整体式球阀
整体式球阀
整体式球阀是采用新型密封材料为阀座,经同类产品聚四氟乙烯做密封的球阀,使用寿命提高了。整体式球阀具有性能稳定、密封可靠、磨擦力小、开关轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长等优点，整体式球阀与截止阀、柱塞阀、排污泵，结构长度相符，扩大了球阀使用范围，广泛用于石油、化工、液化气站、食品、橡胶、造纸、制药、城建、楼宇、给排水、水处理等行业，可替代截止阀、柱塞阀、快速排污阀。整体式球阀适用介质：水、蒸汽、导热油等酸类，使用温度：≤350℃。
'
整体高温球阀特点
聚多年球阀制造经验而设计的阀座，确保阀门密封，磨擦系数低，操作力矩小、多种阀座材料、适应范围广。开关无误的电动执行机构：采用扁头阀杆与电动执行机构的连接不会错位，从而保证电动执行器指示的开关状态与阀一致辞。锁紧装置：为防止阀门开关误操作，在阀门全开、全关位置有锁定孔，确保阀门处于正确的位置。阀杆防飞结构：阀杆为下装式，防止受压飞出，同时可在火灾后，与阀体形成金属接触，确保阀杆密封。
整体式球阀主要性能参数
◆传动：电动、手轮、蜗轮、伞齿轮、气动(带手动)
◆连接：内螺纹、外螺纹、法兰、焊接、对夹式、卡箍、卡套
◆结构：浮动球、固定球、直通、(T/L型三通)、四通、半球直通等
◆密封：软密封、硬密封、衬胶、衬氟等。
◆口径：DN15≤DN800
◆温度：0℃≤550℃
◆压力：0.1Mpa≤6.4Mpa(超高压可定做)
◆阀体材料：不锈钢、铸钢、碳钢、铸铁等。
◆适用介质：水、油品、蒸汽、酸类、腐蚀性类介质等。
| 型号 | 公称压力 (MPa) | 强度压力试验 (MPa) | 密封试验压力 (MPa) | 适用温度 (℃) | 适用介质 |
| QJ41M/F-16C | 1.6 | 2.4 | 1.8 | -28～+300 (M/F) | 导热油、水、蒸汽、气体、油品、 硝酸类腐蚀性介质、醋酸类腐蚀性介质 |
| QJ41M/F-16C | 2.5 | 3.8 | 2.8 | -28～+350 (PPN) |
整体式球阀主要零部件材料:
| 序号 | 零部件名称 | 材料 |
| 1 | 阀体 | 球墨铸铁、碳素钢、不锈钢铸件 |
| 2 | 密封圈 | (M/F)高强度耐磨碳结石墨≤300℃ (PPN)对莅聚苯、温度≤350℃ |
| 3 | 球 | 不锈钢 |
| 4 | 填料 | 聚四氟乙烯 |
| 5 | 填料压盖 | QT450－10球墨铸铁 |
| 6 | 阀杆 | 碳素钢、铬不锈钢 |
| 7 | 手柄 | 碳钢 |
电动执行器性能参数
Ⅰ、适用电压：DC24V、AC24V、AC110V、AC220V、AC380V
Ⅱ、电机功率：15W-100W
Ⅲ、额定电压：0.15A-1.2A
Ⅳ、输出力矩：30N.m≥2000N.m(按阀门力矩要求可定更大力矩电动执行器)
Ⅴ、运行时间：1S~100S
Ⅵ、转动角度：0-90°
Ⅶ、防护笔级：IP-67
Ⅷ、环境温度：-25℃~60℃(超高温需定做)
Ⅸ、机箱体材质：铝合金铸件等
