球阀系列

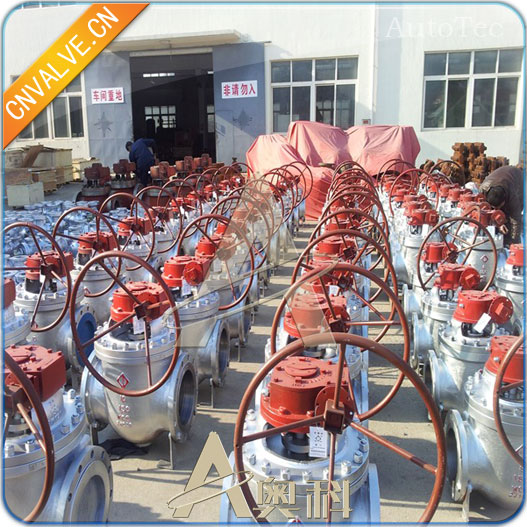

球阀密闭在各类管路系统种用于截断或接通介质流,使介质按照预定的程序输送到各个指定点。 奥科生产的球阀系列有上装式球杆一体化金属硬密封球阀、上装式球杆一体化锁渣阀、锁斗阀、煤化工专用锁渣阀、金属硬密封球阀、偏心旋转阀(凸轮挠曲阀)、浮动式球阀固定式球阀高压锻造球阀保温夹套球阀三通球阀低温球阀整体式球阀内螺纹球阀等。奥科产品广泛应用于油田、石油、煤化工、石化、冶金、电力等行业,产品市场遍布祖国各地,远销欧美、东南亚、俄罗斯、中东等国家和地区。

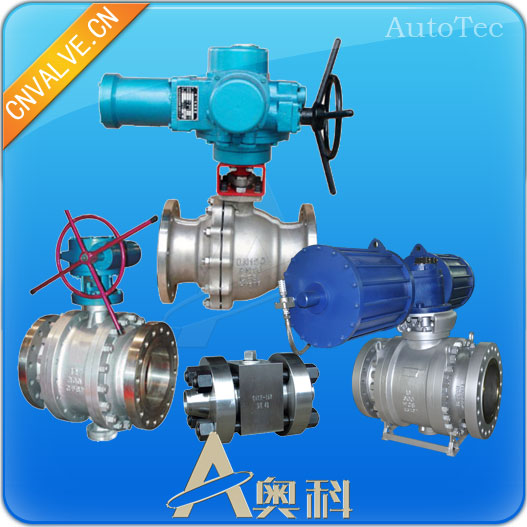

球阀

球阀是用带有圆形通道的球体作启闭件,球体随阀杆转动实现启闭动作的阀门。球阀的启闭件是一个有孔的球体,绕垂直于通道的轴线旋转,从而达到启闭通道的目的。球阀主要供开启和关闭管道和设备介质之用。

球阀的优点:

1、适用于经常操作,启闭迅速、轻便
2、球阀流体阻力小
3、结构简单,相对体积小,重量轻,便于维修
4、球阀密封性能好
5、不受安装方向的限制,介质的流向可任意。
6、无振动,球阀噪声小
7、工作介质在双面上密封可靠

球阀的分类:

常用的球阀主要有浮动球结构和固定球结构两大类。① 浮动式球阀的球体是可以浮动的,在天然气压力的作用下,球体将被紧紧压到出口侧的密封圈上,这是将形成单密封,阀前阀座的密封不能保证。这种结构的球阀特点是结构简单、单侧密封性能好,但其密封面承受的压力较大,故启闭力矩大。② 而固定式结构球阀的球体具有上、下转轴,下部转轴被固定在阀体下部的轴承上,上部与阀杆相连。球体可沿与阀门通道垂直的轴线转动,不能像浮动结构球阀一样球体可以侧向移动。因此,固定球球阀工作时,阀前流体的压力只传给轴承和阀杆,不会对阀座造成压力,所以固定球阀转矩小,阀座变形小,密封性能稳定,使用寿命长。固定球阀的阀座是浮动的,浮动阀座借助阀座后弹簧的压力和天然气的压力压紧球体,从而实现密封。

球阀按结构形式可分为:浮动式球阀固定式球阀、软密封弹性球阀和金属硬密封球阀;按通道可分为直能式、角式和三通式等,三通式球阀又可分为T形和L形两种。按连接方工可分为螺纹式连接球阀、法兰连接球阀和焊接式球阀三种。

球阀基本结构:

球阀主要是由阀体、阀座、球体、阀杆及传动装置组成。球阀的主要功能是接通和切断管道中流体的通道,球阀是通过传动装置让球体旋转90°来实现开、关功能的。

球阀安装与维护应注意以下事项:

1、球阀要留有阀柄旋转的位置。
2、球阀不能用作节流。
3、带传动机构的球阀应直立安装。


采购奥科球阀系列等自控阀门设备,您可以咨询奥科阀门销售热线:0532-68006966   邮箱:Sale@cnvalve.cn
