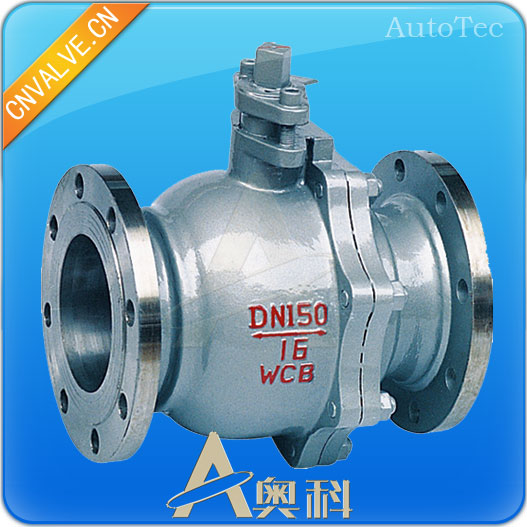

浮动式球阀

浮动式球阀采用二片分体式阀体设计,符合BS5351标准,是球阀普遍的设计。根据工作温度不同,浮动式球阀可提供三种设计:-46℃~200℃的常温设计, -196℃ ~ -46℃ 的超低温设计及200℃ ~ 500℃的高温设计。

浮动式球阀

浮动式球阀普通阀座一般用在直径等于小于200mm浮动阀座的球阀上。普通浮动球阀阀座主要是在预紧力或流体的压力作用下,阀座与球体压紧,并使阀座材料产生塑性变形而达到密封,其密封效果取决于阀座在流体的作用下或预紧力的作用下,能够补偿球体不圆度和表面微观不平度的程度。这种阀座结构简单,加工制造方便,应用较为普遍。


浮动式球阀技术规范

基本设计:GB/T 12237、BS 5351
测 试:GB/T 13927、API 598

浮动式球阀产品规格

产品型号:Q41F、Q341F、Q641F、Q941F
尺寸范围:DN15~DN200、1/2~8
压力等级:1.6~10.0MPa,150~600Lb
壳体材料:碳钢、不锈钢
适用介质:气体、液体
操作方式:手动、气动、电动

浮动式球阀设计特色

通孔或缩孔
防火、防静电
浮动式球阀有防吹出阀杆设计
防低泄漏设计填料及填料函
ISO 5211顶法兰
浮动球球阀可选锁定装置

1.阀门开关位置指示
球、阀杆、手柄是一个装配单元,阀杆头部采用扁方结构,由于手柄所处位置容易辨别出阀门是处于开位置或关位置。当手柄或阀杆头部的扁方与管线平行时,阀门处于全开位置。当手柄或阀杆扁方与管线垂直时,阀门处于全关位置。

2.锁定装置
为防止误操作阀门,在阀门的全开和全关位置可挂锁锁定阀门,特别是安装在野外的阀门或工艺流程中不允许开关阀门时,为防止其他人错误的操作阀门,将浮动式球阀位置锁定死很重要的。

3.阀门的防飞出结构
当介质通过阀门时,阀体中的压力可能将阀杆推出,为防止这种情况发生,在阀杆下部设置一防飞出结构.这样,即使火灾时,填料、止推轴承被烧损或其它原因引起填料等损坏,阀体内的介质压力将使阀杆台肩与上密封面紧密接触,防止介质大量从损坏的填料处泄漏。

4.防静电和防火结构
设计了防静电装置和防火装置。当火灾发生时,一旦浮动式球阀的阀座被烧毁,球将和阀体上的金属面接触,从而阻止介质大量从烧损处泄漏。

6.全通径和缩径
浮动式球阀公称通径和管线内径一致(客户要求时可为缩径),以便管线清扫。

采购奥科浮动式球阀等自控阀门设备,您可以咨询奥科阀门销售热线:0532-68006966   邮箱:Sale@cnvalve.cn
