调节型球阀

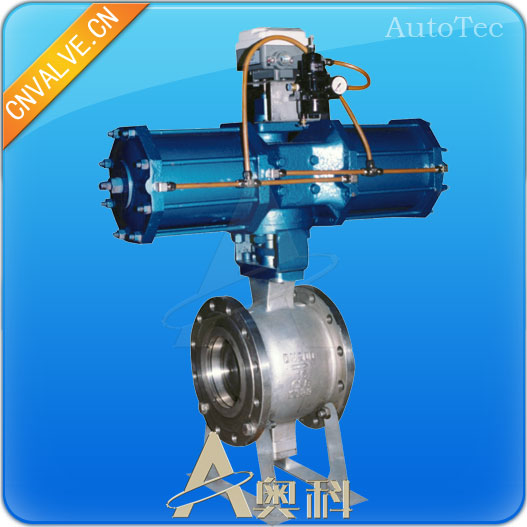

V型调节型球阀由于球芯带有Ｖ型球阀结构，对阀座具有剪切作用。因此调节型球阀适用于造纸、化工、冶金等工业企业中含有纤维或微小固体颗粒的悬浊液介质中对有关工艺参数的控制，特别适用于制浆、造纸生产过程中的纸浆、白水、黑液、白液等悬浮颗粒的流体及浓、浊浆状流体介质的自动调节。气动O型调节球阀和气动双作用执行机构构成，具有结构简单、体积小、重 量轻、操作方便等优点，可广泛地应用于石油、 化工、水电、轻纺等工业生产进程地自动调节和远程控制中。

调节型球阀组成

调节型球阀由阀体、球体、阀轴、密封环、填料、压板等零部件组成。
执行机构由气、活塞、齿轮型、输出轴、气缸盖、轴承、导向环、活塞轴瓦、调整螺栓、 “O”型圈等主要零部件等构成。

V型调节球阀产品特点

1、球阀具有弹性负荷压力辅助密封座保证阀座与球芯自努至终的紧密接触
2、调节型球阀具有整体式的阀体结构，不存在产生潜在泄漏的可能
3、球阀具有等百分比特性，有很宽的控制范围和特别稳定的控制过程，可广泛用应于多种工艺流程中
4、阀杆和球阀球芯采用渐开线花键连接，当齿廓受载时，齿上有径向力能起自动定心作用，且各齿受力均匀使之强度高、寿命长

调节型球阀结构原理

调节型球阀执行机构与阀用连接轴连接。气缸内输入气压后，作用于活塞上产生一定的推力， 使齿轮型输出在活塞推动下，使齿轮输出轴于旋转，带动阀轴转动，从而使调节型球阀球体在阀内随着转动，改变阀的流通面积，达到改变通过V型球阀内介质流量目的。

调节型球阀附件的选项

根据不同控制和要求可选择下列附件： 　　

切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。 　　
调节型附件：电气定位器、气动定位器、电气转换器。 　　
气源处理附件：空气过滤减压阀、气源处理三联件。
