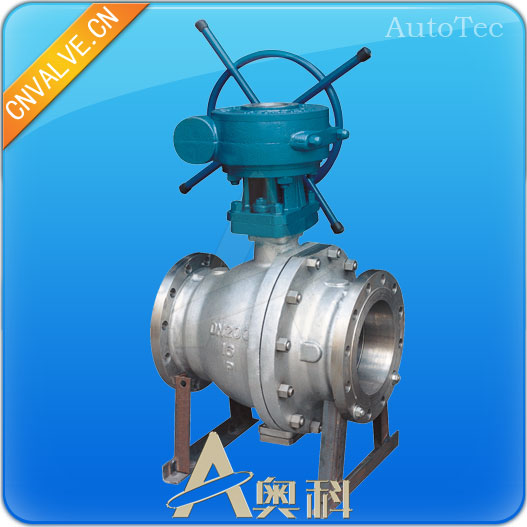

固定式球阀

固定式球阀采用两片式或三片式分体式结构设计,符合API6D标准。固定式球阀特别适用于大口径,高压力的管线流体控制。此系列固定球阀具有双阻塞及泄放功能,并且注射密封胶系统可保证在紧急状况下阻断源自阀杆和座圈处的泄漏。固定式球阀系列所有阀门按API 607及API 6FA的防火试验标准设计。

固定式球阀

固定式球阀技术标准规范

设计制造标准:GB/T 12237、API 6D
检验试验标准:GB/T 13927、API 6D

固定式球阀产品规格

产品型号:Q47F、Q347F、Q647F、Q947F
尺寸范围:DN50~DN600、2~20
压力等级:1.6~16.0MPa、150Lb~1500Lb
壳体材料:碳钢、不锈钢
适用介质:气体、液体
操作方式:手动、气动、电动

固定式球阀设计特色

固定式球阀全孔或缩孔设计
防火、防静电
双向阻塞及放泄功能
阀杆、阀座注胶系统
内压自泄
固定式球阀防吹出阀杆
可选双活塞式设计

1. 阻塞与排泄
阀门处于关闭状态时,上下游侧的阀座使流体阻断,阀体中腔的积滞物可以排泄,排泄装置具有如下功能:
1).事前可检查阀座是否泄漏损伤。
2).减少介质更换你对阀门的污染。
3).在工作压力下,阀门处于全开或全关闭时,可更换阀杆部填料函。

2.自动泄压
阀门中腔停滞的介质由于温度升高,而出现异常升压时,阀座脱离球体自动泄压或通过阀体上安装的安全阀泄压保证系统安全。

3. 完全密封:
球阀独特的密封方式,可以使流体完全阻断。

4.防火结构:
一旦发生火灾或由于异常升温使特富龙阀座软化烧损时,为防止火灾扩大,阀门操作仍然可靠,同时阀座支承可以和球体接触起密封作用,符合API607 的规定。

5.防静电结构:
当操作阀门时,由于球体和聚四氟乙烯阀座之间的摩擦,会产生静电电荷积聚在球体上。为防止产生静电火花,特在阀门上设置防静电装置,通过弹簧使球体与阀体形成电路通路,将积聚在球体上的电荷导出。

6.密封的紧急救护
阀座及阀杆密封件出现损伤而引起泄漏时,通过注脂阀注入的密封脂可以起到瞬时密封的作用。

7.阀座结构
阀座结构有两种:单密封和双密封。一般具有自动泄压功能是单密封,双密封则是由阀体上附加的安全泄压单密封结构阀座嵌入支承圈后靠弹簧的预紧力和活塞效应使阀座与球体压紧而密封。当阀体中腔由于某种原因而出现异常升压,阀座在压差作用下自动泄压,防止危险的发生。泄压后阀座自动复位。

双密封结构阀座支承圈和O 形圈构成双密封结构,弹簧预紧力使阀座和球体接触,同时在管线上游/下游侧和阀体中腔压差作用下密封,无论那边的介质压力高,在弹簧的预紧力和活塞效应使上下游侧的阀座总是和球体紧密接触而完全阻塞流体,即使任何一方阀座损伤也能防止泄漏,但没有自动泄压作用,必须在阀体中腔装泄压装置,防止阀体中腔的异常升压。

8.全通径或缩径
阀门公称通径与管线内径一致(客户要求时可为缩径),以便管线清扫

9.锁定装置
为防止误操作阀门,阀门用一个锁定装置固定,这样能确保阀门总是在一个正确的开关位置。

10.阀杆加长
阀杆加长适用于埋地及低温用,加长尺寸根据需要确定。操作方式根据需要可选手动、气动、电动、气液联动、液动等。
