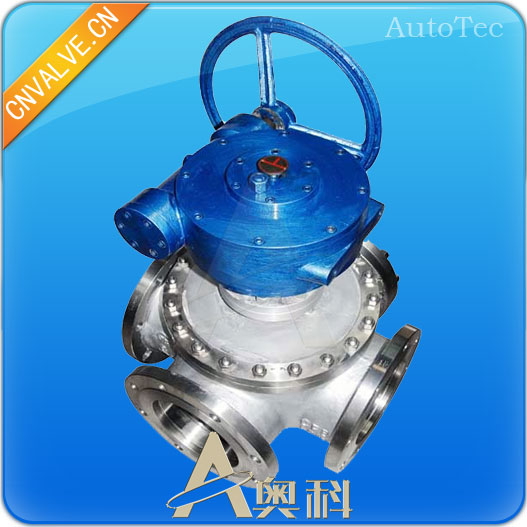

四通球阀

四通球阀根据不同工况可选用软密封、硬密封、防火阀座等结构;DN150以下为浮动球形式, DN200以上为固定球形式。球阀阀座处可设置辅助密封结构,在阀座和阀杆部位加装注脂阀,紧急情况下可暂时密封,并可根据需要加长阀杆以适宜埋地铺设得场所。四通球阀的填料选用编结、柔性石墨密封圈或四氟烯密封圈,使得阀杆在一定的润滑情况下实现可靠的密封。根据需要,球阀可设计成防静电结构,在球体与阀杆、阀杆与阀体之间设置导电弹簧,避免静电打火点燃易燃物质,确保系统安全。密封副形式多样。

四通球阀

四通球阀主要零件材料及性能:

1、阀杆采用A182F(1Cr13)整体锻造并调制处理,硬度达到HB220~250。阀杆通过平键或花键或方契与手柄连接,通用性强,拆装方便。阀杆设有防吹出结构。
2、四通球阀的填料选用编结、柔性石墨密封圈或四氟烯密封圈,使得阀杆在一定的润滑情况下实现可靠的密封。
3、根据需要,球阀可设计成防静电结构,在球体与阀杆、阀杆与阀体之间设置导电弹簧,避免静电打火点燃易燃物质,确保系统安全。
4、密封副形式多样。根据不同工况可选用软密封、硬密封、防火阀座等结构;DN150以下为浮球形式,DN200以下为固定球形式。
5、四通球阀的阀座处可设置辅助密封结构,在阀座和阀杆部位加装注脂阀,紧急情况下可暂时密封,并可根据需要加长阀杆以适宜埋地铺设得场所。
6、流体阻力小:球体和阀体的连接管道截面相等,且球体通道采用圆弧连接,介质通过球体是,流体阻力小。
7、球阀密封性能好:阀座采用具有一定弹性变形和高强度的PTFE材料,达到良好密封性能保证了阀门的稳定性。
8、使用寿命长:阀门的阀芯和光见颈材料采用奥氏不锈钢,阀座材料选用PTFE,能达到良好的抗腐蚀性作用,延长了球阀的使用寿命

Q646F气动四通球阀工作原理

  Q646F气动四通球阀采用角行程气动执行器及四通球阀组成,可配以阀门定位器输入控制信号(4-20mADC或1-5VDC)气源即可控制运转。亦可配行程限位开关、电磁阀、三联件及0.4-0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。“LL"型四通球阀:一阀实现正反供水切换,每转90°,供水方式切换一次,可同时对两种介质的流向进行切换,既方便又迅速,实现一阀多用的效果。供水时阀1、4 开启,阀2、3关闭;反向供水时阀2、3开启,阀1、4 关闭,现用一台四通球阀替代,操作方便。

Q646F气动四通球阀性能参数:

阀体 阀杆 球体 密封面 垫片 填料 适用介质
WCB 1Cr13 1Cr13  四氟乙烯、合金钢 柔性石墨
不锈钢加柔性石墨
08软钢
F304 F316
柔性石墨
编结石墨
水、蒸汽、油品
部分酸、碱
WC6 15CrMo 15CrMo
WC9 25Cr2MoV 25Cr2MoV
LCB 304 304
CF8 304 304
CF3 304L 304L
CF8M 316 316
CF3M 316L 316L
