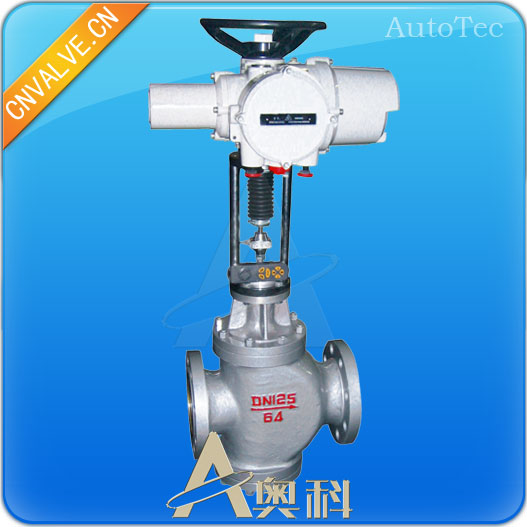

电动单座调节阀
电动单座调节阀阀芯采用上导向结构,阀结构紧凑,有呈S流线型的通道,使电动单座调节阀压降损失小,流量大,可调范围广,电动单座调节阀流量特性精度高,符合IEC534-1-1976标准。调节阀的泄漏量符合ANSI B16.104标准。
1.电动单座调节阀概述
单座电动调节阀阀芯采用上导向结构,阀结构紧凑,有呈S流线型的通道,使其压降损失小,流量大,可调范围广,流量特性精度高,符合IEC534-1-1976标准。调节阀的泄漏量符合ANSI B16.104标准。产品符合GB/T4213-92、JB/T7387-94。
2.电动单座调节阀主要性能
泄漏量:金属阀座:小于阀额定容量的0.01%,符合ANSI B16.104-1976IV级
软阀座:小于阀额定容量的0.0000001,符合ANSI B16.104-1976VI级;
回 差:配DKZ执行机构为1.5%;
配361L执行机构为2%;
配SKZ执行机构为1%;
配PSL执行机构为1%
基本误差:配DKZ执行机构为±2.5%;
配361L执行机构为±2%;
配SKZ执行机构为±1.5%;
配PSL执行机构为±1%
电动单座调节阀主要技术参数和性能指标
阀体
阀体型式 | 直通单座铸造球型阀 | |
公称通径DN(mm) | 40、50、65、80、100、150、200mm | |
公称压力 | ANSI 125、150、300、600、JIS 10、20、30、40K、PN1.6、4.0、6.4MPa | |
连接型式 | 法兰连接:FF、RF、RJ、LG、沟槽型、嵌入型; | |
法兰标准 | JIS B2201-1984、ANSI B16.5-1981、GB/T9112~9124、JB/T79-94等 | |
材样 料 | 铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG0Cr18Ni12Mo2Ti)等 | |
压盖型式 | 螺栓压紧式 | |
填 料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织 | |
上阀盖 型式 | 常温型(P) | -17~+230℃ |
伸长Ⅰ型(E1) | -45~-17℃、+230~+566℃ | |
伸长Ⅱ型(E2I) | -100~-45℃ | |
注: | 工作温度不准超过各种材料的允许范围。 |
阀内组件
阀芯型式 | 单座柱塞型阀芯 | |
高容量流量特性 | 金属阀座 | 等百分比特性(%C)和线性特性(LC) |
软阀座 | 等百分比特性(%T)和线性特性(LT) | |
高精度流量特性 | 金属阀座 | 等百分比特性(%CF)和线性特性(LCF) |
软阀座 | 等百分比特性(%TF)和线性特性(LTF) | |
材 料 | 不锈钢(1Cr18Ni9T(304)i、1Cr18Ni12Mo2T(316)i、17-4PH、9Cr18、316L) 或不锈钢堆焊司太莱合金、钛和耐腐蚀合金 |
执行机构
型式 | DKZ系列电动执行机构;361L系列电子式电动执行机构、SKZ系列电子式电动执行机构;PSL系列电子式电动执行机构 |
输入信号 | DKZ执行机构:Ⅱ型0~10mA·DC(输入电阻200Ω);Ⅲ型4~20mA·DC(输入电阻250Ω)361L执行机构:4~20mA·DC或1~5V(输入电阻250Ω) SKZ执行机构:4~20mA·DC 1~5VDC PSL执行机构:4~20mA·DC |
电源电压 | DKZ执行机构:220V,50Hz 361L执行机构:220V,50/60Hz SKZ执行机构:单相控制220V·50Hz PSL执行机构:单相控制220V·50Hz;三相控制380V,50Hz |
手动机构 | DKZ执行机构:手轮; 361L执行机构:离合式; SKZ执行机构:手轮; PSL执行机构:手轮 |
阀作用型式 | 电关式或电开式 |
配用附件:电-气阀门定位器、空气过滤减压器、保位阀、行程开关、阀位变送器、电磁阀、手轮操作机构等
电动单座调节阀订货须知
1.产品型号
2.阀的开关方式
3.公称压力
4.介质工作温度范围
5.公称通径、额定流量系数kv
6.阀体、阀芯、阀座材质
7.信号压力、弹簧范围
8.是否带有附件、说明附件型号
9.流量特性
10.是否带有其它特殊要求
