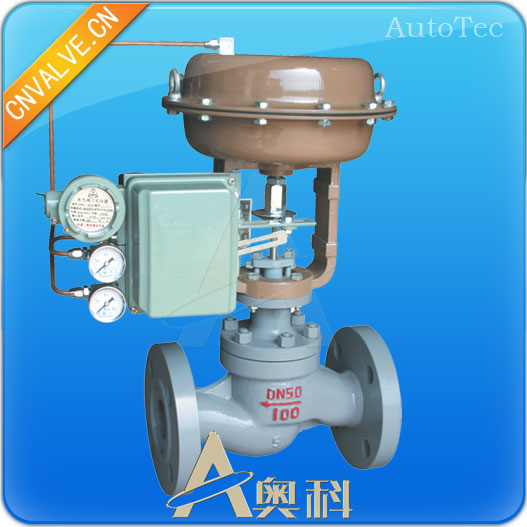

单座调节阀

单座调节阀

1.概述

单座调节阀是一种顶部导向结构的调节阀，阀体流体通道呈S流线型，压降损失小，流量大，可调范围广，流量特性曲线精度高，阀芯导向面积大，抗振性好。调节阀采用多弹簧式薄膜执行机构，结构紧凑，输出力大，可用于控制各种不同压力和温度的流体。

2.主要性能

泄漏量：金属阀座：小于阀额定容量的0.01％，符合ANSI B16.104-1976IV级；软阀座：小于阀额定容量的0.0000001，符合ANSI B16.104-1976VI级；
回差：3％（不带定位装置）；1％（带定位装置）
线性：±5％（不带定位装置）；±1％（带定位装置）
可调范围：50:1

公称通径 40、50、65、80、100、150、200mm
公称压力 ANSI 125、150、300、600 ；JIS10、16、20、30、40K ；PN1.6、4.0、6.4MPa
连接型式 法兰连接：FF、RF、RJ、LG
法兰标准：JIS B2201-1984、ANSI B16.5-1981、JB79-59等
焊接连接：嵌接焊SW（40～50mm） 对接焊BW（65～200mm）
材 料 铸钢（ZG230-450）
铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）、钛等
上 阀 盖 常温型（P）：-17～+230℃

伸长Ⅰ型（EⅠ）：-45～-17℃ +230～+566℃
伸长Ⅱ型（EⅡ）：-100～-45℃ 伸长Ⅲ型（EⅢ）：
注：工作温度不准超过各种材料的允许范围
压盖型式 螺栓压紧式
填 料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料

阀内组件

阀芯型式 单座柱塞型阀芯
材 料 不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）
不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

执行机构

型 式 HA多弹簧薄膜执行机构
膜片材料 丁睛橡胶夹尼龙布
弹簧范围 20～100、80～240kPa
供气压力 140～400kPa
气源接口 Rc 1 4
环境温度 -30～+70℃
注：该阀也可配用VA5或VA6和LVP型执行机构。

阀作用型式 气—关式或气—开式

附 件 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

性 能

泄 漏 量 金属阀座：小于阀额定容量的0.01%，符合ANSI B16.104-1976Ⅳ级
软 阀 座：小于阀额定容量的10-7，符合ANSI B16.104-1976Ⅵ级
回 差 带定位器：小于全行程的1%
不带定位器：小于全行程的3%
基本误差 带定位器：小于全行程的±1%
不带定位器：小于全行程的±5%
注：采用标准的V型聚四氟乙烯填料时

可调范围 50：1

订货须知
1.产品型号与名称
2.公称通径DN(mm)
3.公称压力
4.流量特性要求
5.阀体材质及阀内件材料
6.介质种类和温度范围
7.阀前后压力(压差)
8.密封形式
9.配套附件
