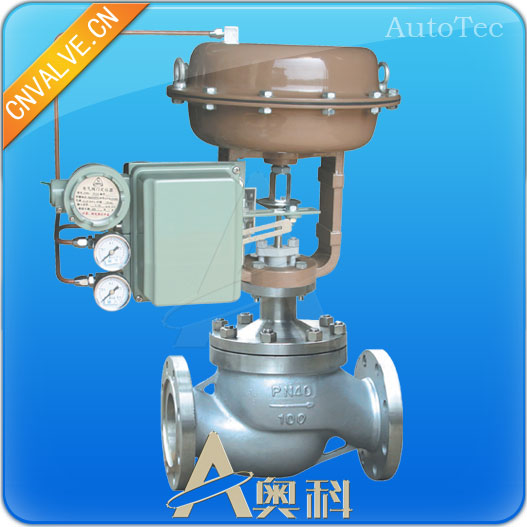

笼式双座调节阀

笼式双座调节阀

1.概述

笼式调节阀是一种改进型压力平衡式调节阀，该阀套筒上装有高性能的密封环，有效的提高了泄漏等级，阀体流体通道呈S流线型，还设有一个改善套筒周围流体平稳流动的导流翼，优点是压降损失小，流量大、可调节范围广，流量特性曲线精度高，动态稳定性好，噪音低，空化腐蚀小。

调节阀配用多弹簧式薄膜执行机构，结构紧凑，输出力大。适宜控制高温，低温的高压差流体。

2.主要性能

泄 漏 量 符合标准ANSI Bl6.104 IV级，小于额定Cv的0.01%
回 差 1％(带定位装置) ； ±1％(带定位装置)
线 性 ±5％(不带定位装置)；
备注：采用标准的V型聚四氟乙烯填料。

技术参数和性能
公称通径　40～200mm
公称压力　ANSI 125、150、300、600
JIS 10、16、20、30、40K
PN 1.6、4.0、6.4Mpa
连接形式　法兰式: FF RF RJ LG
标准按ANSI B16.5；JIS
JB/T79.1凸面、JB/T79.2凹凸面 、PN4.0 MPa
焊接式: 嵌接焊SW（40～50mm）
对接焊BW（65～200mm）
材　　料　HT200 ZG25 ZG1Cr18Ni9，ZG0Cr17Ni12Mo2 1.25Cr0.5Mo 5.0Cr0.5Mo
SCPH21 SCPH61 Ti
上 阀 盖　常 温 型（P）：-17 ~ 2300C
伸长Ⅰ型（E1）：-45~ -170C, 230 ~ 5660C
伸长Ⅱ型（E2）：整体式（E2I）：-100 ~ -450C
焊接式 （E2W）：
压盖形式　螺栓压紧式
填　　料　V型聚四氟乙烯填料，含浸聚四氟乙烯石棉填料，石棉编织填料。
阀内组件
阀芯形式　压力平衡式阀芯
流量特性　高精度流量特性,高容量流量特性,
材　　料　17-4PH 、0Cr17Ni12Mo2Ti司太莱堆焊

执行机构
形　　式　HA多弹簧式薄膜执行机构
膜片材料　乙丙橡胶夹尼龙
弹簧范围　0.02～0.10，0.08～0.24MPa
供气压力　0.14 、 0.16 、 0.28、0.40MPa
气源接头　Rc1/4
环境温度　－30～+700C
阀作用形式　　气 ─ 开、气 ─ 关式
附　　　件　　定位器、手轮机构、气动阀位传送器。
性　　　能　　
泄　漏　量　金属阀座：符合标准ANSI B16.104Ⅳ级,小于额定Cv的0.5%
聚四氟乙烯阀座：符合标准ANSI B16.104Ⅳ级,小于额定Cv的10-7
回　　　差　3%(不带定位器)，1%(带定位器)
线　　　性　5%(不带定位器)，1%(带定位器)
备 注 采用标准的V型聚四氟乙烯填料。
可 调 范 围　50：1

订货须知
1.产品型号与名称 2.公称通径DN(mm 3.公称压力 4.流量特性要求
5.阀体材质及阀内件材料 6.介质种类和温度范围 7.阀前后压力(压差)
8.密封形式 9.配套附件
