角型调节阀

角型调节阀

1.概述

普通角阀是一种顶导向结构的调节阀。阀体结构紧凑、压降损失小、流量大、可调范围广，流量特性曲线精度高。阀芯导向面积大、抗振性好，调节阀配用多弹簧式薄膜执行机构，结构紧凑，输出力大。

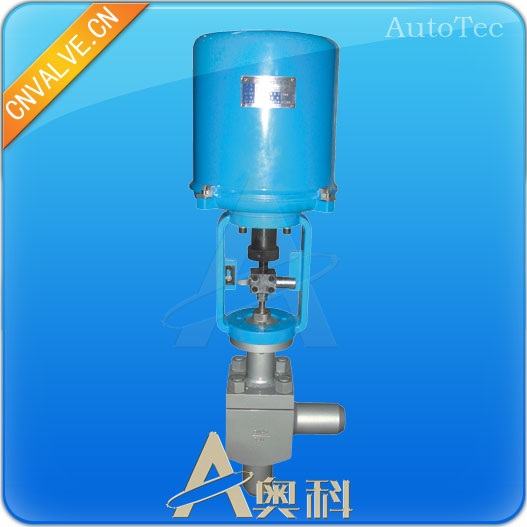

ZDSJ电子式直行程电动角型调节阀，配用直行程电动执行机构，实现对压力、流量、温度、液位等参数的调节。ZDSJ电子式直行程电动角型调节阀具有体积小、重量轻、泄漏量少、流路简单、阻力小，使用于高压差、高粘度、含有悬浮物和颗粒状物质液体的调节，可以避免结焦，堵塞，也便于自洁和水清洗，角型阀一般使用于底进侧出的场合，因为这样可使调节有较好的稳定性。

2.主要性能

泄 漏 量： 金属阀座：符合标准ANSIBl6．104IV级， 小于额定Cv的0.01％； 聚四氟乙烯阀座：符合标准ANSI B16.104VI级， 小于额定Cv的10-7； 司太莱堆焊阀座：小于额定Cv的10-7
回 差： 3％(不带定位装置)； 1％(带定位装置)
线 性： ±5％(不带定位装置)； ±1％(带定位装置)
备注：采用标准的V型聚四氟乙烯填料。

阀内组织

芯形式：上导向单座柱塞式阀芯

流量特性：等百分比特性，直线特性和快开特性
