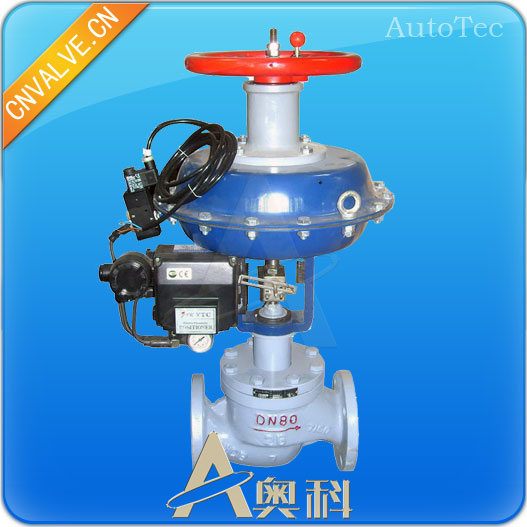

笼式调节阀

笼式调节阀

产品介绍：
笼式调节阀是压力平衡式调节阀，阀内件采用套筒导向的先导式阀芯，它主要利用流体的压力实现阀芯快速动作，操作力小。另外，密封型式采用单座密封，流量特性曲线精度高，符合IEC534-1标准。调节阀动态稳定性好、噪音低、防空化，适宜控制各种温度的高压差流体。配用多弹簧薄膜执行机构或电动执行机构，其结构紧凑，输出力大。

性能：
泄 漏 量 符合标准ANSI B16.104Ⅳ级，小于额定Cv的0.01℅
回 差 3℅（不带定位器）、1℅（带定位器）
基本误差 ±5℅（不带定位器）、±1℅（带定位器）
注︰采用标准的V型聚四氟乙烯填料时
可调范围 50︰1

执行机构：
型 式 HA多弹簧薄膜执行机构
膜片材料 丁睛橡胶夹尼龙布
弹簧范围 0.02～0.10MPa、0.08～0.24MPa
供气压力 0.14、0.16、0.28、0.35Mpa、
气源接口 Rc 1 4
环境温度 -30～+70℃
阀作用型式 气—关式或气—开式
附 件 定位器、手轮机构、气动阀位传送器等


技术参数和性能指标
型 式 直通铸造球形阀
公称通径 100～300mm
公称压力 ANSI 125、150、300、600JIS10、16、20、30、40K PN1.6、4.0、6.4MPa
连接型式 法兰连接：FF、RF、RJ、LG
法兰标准︰JIS B2201-1984或ANSI B16.5、JB/T79.1 PN1.6MPa、JB/T79.2凹凸面
焊接连接︰对接焊BW
材 料 ZG25 ZG1Cr18Ni9Ti ZG0Cr17Ni12Mo2、1.25Cr0.5Mo 5.0Cr0.5Mo或SCPH21 SCPH61 Ti
上 阀 盖 常温型（P）︰-17～+230℃ 伸长Ⅰ型（EⅠ）︰-45～-17℃ +230～+566℃
伸长Ⅱ型（EⅡ）︰整体式（E2I）-100～-45℃ 焊接式（E2W）
注︰工作温度不准超过各种材料的允许范围
压盖型式 螺栓压紧式
填 料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料
阀内组件
阀芯型式 先导式阀芯
材 料 17-4PH、0Cr17Ni12Mo2和堆焊司太莱合金


执行机构
型 式 HA多弹簧式薄膜执行机构
膜片材料 乙丙橡胶夹尼龙
弹簧范围 0.04~0.20，0.08~0.24MPa
供气压力 0.28，0.30 0.35 0.40MPa
环境温度 -30~+17摄氏度
备 注:该阀也可配用VA5或VA6和VP执行机构

阀作用型式 气一开式 气一关式

附 件 定位器,物轮机构,气动阀位传送器等

性 能
泄 漏 量 符合标准ANSI B16.104Ⅲ级,小于额定CV的0.1%
线 性 正负1%(带定位器)
可调范围 50:1

订货须知
1.产品型号与名称 2.公称通径DN(mm) 3.公称压力 4.流量特性要求
5.阀体材质及阀内件材料 6.介质种类和温度范围 7.阀前后压力(压差)
8.密封形式 9.配套附件
