高温掺合阀是用于炼油厂、硫磺车间、硫磺回收装置专用阀门。山东奥科自控设备有限公司与科研院校及国内外石油、石化、化工、化纤、天然气、冶金等领域的设计单位、工程公司、直接用户合作,专业致力于开发替代进口、特殊材料、石化专用以及高温、高压、高腐蚀、高杂质耐磨等恶劣工况下使用的高性能阀门产品,若您有高端阀门定制需求,请联系电话:0532-68006966。山东奥科自控设备有限公司已通过ISO9001:2008质量管理体系认证,其生产设备、工艺工装、检测手段能满足批量生产要求。

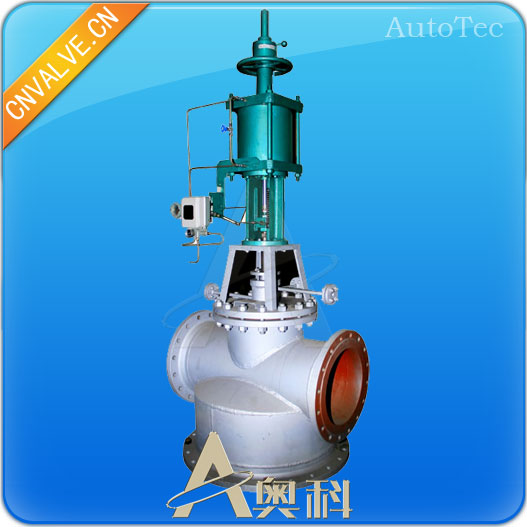

常闭式一、二级气动高温掺合阀,是广泛应用于石化企业原油中的硫磺回收装置中的一种专用阀门。气动高温掺合阀由气动执行器(带有手动机构)、防爆型电/气阀门定位器、阀体、阀盖、阀杆、阀座、阀芯以及填料保温系统、阀芯冷却系统组成。高温掺合阀适用于H2S、S02、C02、N2、H20等高温混合性气体的掺合。樶高使用温度可达1460℃。高温掺合阀的电/气阀门定位器,可以根据温度传感器发出的4-20mA电信号,进行自动调节阀门的启闭。用于硫磺回收装置燃烧炉过程气出口控制的气动调节阀。调节出口气流量,控制混合流温度。具有耐高温、耐腐蚀优点,阀门动作直观稳定、可靠灵敏。
山东奥科自控设备有限公司选用柔性石墨钢丝增强盘根和陶瓷纤维钢丝增强编织带组合的填料,解决了耐磨阀门在800℃高温密封难题;采用INCONEL X-750等高温合金材料制造的圆柱弹簧,提高了弹簧在高温状态下的疲劳强度;采用镍-铬基自熔性耐热合金熔结工艺,在阀座密封面和球体表面形成耐热合金熔结层,提高了密封面硬度、耐磨性和耐高温性。
一级高温掺合阀 DN450/DN500-φ125
二级高温掺合阀 DN450/DN500-φ100

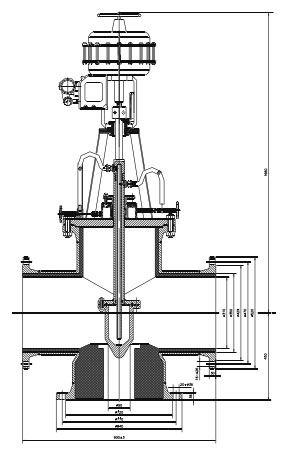

高温掺合阀基本尺寸:
规格 | 外形尺寸(mm)A*B*C | 热流口径(mm) | 热流管径 | 冷流、混合流管径 | 执行机构形式 | 质量kg |
(mm) | ||||||
DN 80/200-25 | 180*350*998 | Φ25 | Φ219*8 | Φ89*4 | 气动薄膜 | 88 |
DN 150/200-40 | 220*350*1038 | Φ40 | Φ219*8 | Φ159*5 | 气动薄膜 | 95 |
DN 150/500-50 | 350*900*1715 | Φ50 | Φ530*14 | Φ159*5 | 气动活塞 | 457 |
DN 250/500-60 | 400*900*1924.5 | Φ60 | Φ530*14 | Φ273*8 | 气动活塞 | 580 |
DN 350/500-65 | 420*900*1904.5 | Φ65 | Φ530*14 | Φ377*13 | 气动活塞 | 640 |
DN 200/500-80 | 476.5*1030*1842 | Φ80 | Φ530*14 | Φ219*8 | 气动活塞 | 520 |
DN 300/500-80 | 400*900*1864.5 | Φ80 | Φ530*14 | Φ325*13 | 气动活塞 | 600 |
DN350/500-100 | 400*900*1934.5 | Φ100 | Φ530*14 | Φ377*13 | 气动活塞 | 540 |
DN350/500-125 | 400*900*1934.5 | Φ125 | Φ530*14 | Φ377*13 | 气动活塞 | 550 |
DN350/500-150 | 400*900*1934.5 | Φ150 | Φ530*14 | Φ377*13 | 气动活塞 | 575 |
DN500/500-200 | 500*1000*2200 | Φ200 | Φ530*14 | Φ530*14 | 气动活塞 | 717 |
DN600/900-300 | 615*1450*2455 | Φ300 | Φ932*16 | Φ630*12 | 气动活塞 | 1160 |
高温掺合阀是硫回收装置外掺合工艺常用设备之一,现在在用的种类一高温掺合阀阀头的形式区分包括:内冷式、合金钢、金刚玉、耐热陶瓷四种。
