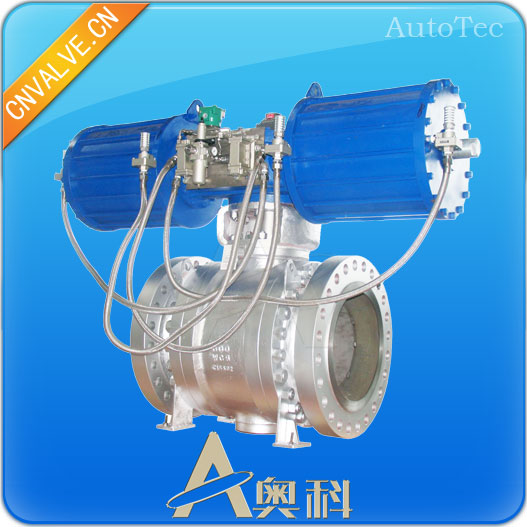

气动锁渣球阀

气动锁渣球阀



气动控制机构设计

锁渣阀直接参与了锁斗系统的程序控制,因此对于执行机构及其附件的选型尤其重要,要求也很高。其相关要求及主要选型如下:

(1)执行机构必须是免维护的双作用气动执行装置。

(2)若锁斗系统发生故障,将导致联锁停车并对安全生产构成威胁,所以要求一旦发生意外(如停电或停气),阀门应自动处于关闭状态(FC)。

因此,阀门应自带储气罐,其储气量具有满足阀门2次以上的开关容量,所用电磁阀也应选用故障安全型的。

(3)在系统发生故障时,不仅要求阀门应自动处于关闭状态(FC),还应满足阀门开关全行程时间小于10s。

(4)锁渣阀所处的操作工况复杂,环境也比较恶劣。要求所选的电气附件,如电磁阀、限位开关、阀位变送器等都必须有相适应的防爆和防护要求,一般防爆等级应在Ex dⅡCT4以上,防护等级应在IP65以上。

(5)电磁阀本体、气源管路、现场压力指示表等的材质均应为不锈钢。

(6)限位开关和阀位变送器的输出信号为4~20mA,以方便对阀门全行程进行监控操作。限位开关应使用无源接点以方便和ESD系统的连接。为达到紧急切断和故障关阀(FC)的目的,其典型的气路控制如图2所示。


采购奥科气动锁渣球阀等阀门设备,您可以咨询奥科阀门销售热线:0532-68006966   邮箱:Market@cnvalve.cn
