锁斗阀

为了适应企业做大做强,山东奥科自控设备有限公司于2012年在青岛购地42亩建设高端阀门专业生产基地,同时建立了奥科网站www.cnvalve.cn。2013年公司整体搬迁进入青岛国家级高新技术产业开发区,实施科技创新、产品创新战略,形成了以煤化工阀门、油田专用阀、自控调节阀球阀系列、高温高压及低温阀门系列,美标阀门系列物料阀,特殊阀等为主导的产品结构,为用户提供特种需求的阀门产品,奥科目标是成为中国高端阀门专业制造商,为国家重大装备国产化作出应有的贡献。

锁斗阀 >水煤浆>干煤粉锁渣阀>气动锁斗阀

锁斗阀

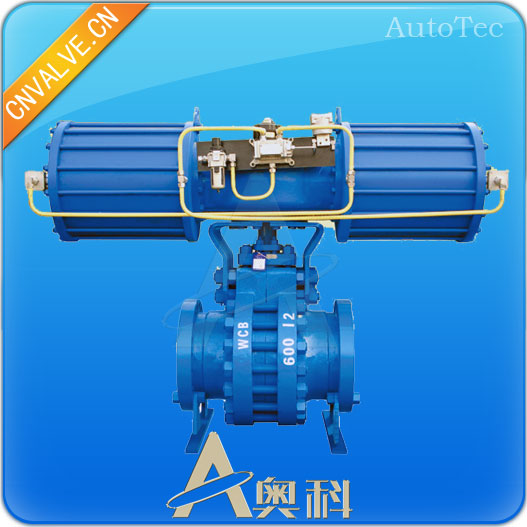

锁斗阀为二片式与三片式阀体结构,固定球,全通径设计,采用双阀座设计、双阀座采用阀座阀前密封,两个阀座均能独立切断进口端流体,双向都能满足密封要求,实现双阻断功能。球体和阀杆为一体式保证了球体和阀的同心度,避免了频繁开关后的球体与阀杆脱离现象。球、杆又采用不同材质,球体采用F304,阀杆采用17-4PH,既保证了球体的硬度处理的材质要求,又保证了阀杆的强度。球体、阀座选用F304,采用航天超音速火焰喷涂技术,以三倍音速以上的速度在表面喷涂碳化钨或陶瓷材料,形成致密的有强粘结度的涂层,涂层硬度高达HRC68—90,厚度可达1-2mm,不易被介质中的杂质划伤和冲刷。使阀门耐磨损,抗冲蚀和抗挤压能力更强。阀座为弹簧承载补偿机构型式,承载弹簧选用采用高温强度好、高温下耐腐蚀、抗氧化的Inconel Alloy X-750合金材料制作成环形弹簧,外包耐高温的特种橡胶,既避免了多个柱簧形式的受力变形不均匀现象,又克服了其他弹簧结构不可避免地被进入的灰渣卡死的情况。阀座上还有两道防渣结构,防止灰渣流入阀座密封腔。阀座采用金属宽带自刮削式结构,可对阀球表面实现自清洗,防止灰渣堵塞在密封面上。阀体上放阀杆填料的位置加双相钢套筒,采用多层填料的密封结构,防吹出阀杆可保障阀杆密封。

锁斗阀的结构特点

1. 锁斗阀有对分式、固定式、金属硬密封式,维护简单拆装方便。

2. 双阀座进口密封,两个阀座尽能独立切断进口端流体,实现双阻断。

3. 球体、阀杆一体化设计、加工,保证了球体、阀杆的对中性和阀杆的强度。

4. Inconel X-750 环形弹簧能保持高温下的弹力稳定,并采用独特的密封措施,保证了弹簧范围内无灰渣,确保阀座的可浮动及球体的密封。

5. 采用硬质合金宽带自刮削机构,在阀门开关的同时实现球面自洁,防止灰渣堵塞在球体的密封面上。

6. 采用金属重熔技术将镍基硬质合金可靠地与球体、阀座基体表面重新融合在一起,其结合力明显地优于其他方式,可有效的防止硬质合金的剥落、脱落;合理的硬度差确保球体与阀座密封面寿命长,密封效果好。

7. 采用扭矩合理的气动执行机构和性能可靠的调压阀、电磁阀、换向阀、限为开关、过滤器等气路附件。

锁斗阀质量保证

1. 阀球、阀座,弹簧等密封关键部件的无故障运行时间不低于6000小时,阀体及整台阀门使用寿命不低于8年或至少10万次压力和温度循环操作。

2. 双向密封泄漏在樶大压差下达到ANSI B16,104 Class V级。

3. 阀门内件和流道喷焊镍基硬质合金或喷涂W(cr) C硬质合金,确保在介质冲刷、腐蚀下的长寿命。

4. 锁斗阀设计范围大于樶大工作压力的150%

5. 阀门由开到全开或全关或全开到全开的动作时间,满足客户的生产需求,并动作到位。

锁斗阀适用范围

1. 适用介质:渣水

2. 压力等级:600LB,900LB

3. 温度范围:-20°C-650°C

4. 公称通经:8″~20″

锁斗阀材质

1. 阀体:WCB、CF8、CF8M、F304、F316

2. 球体:F304 喷焊,Ni60净厚≥1.0 HRC60±2

3. 阀座:F304 喷焊,Ni55净厚≥1.0 HRC52±55

4. 阀杆:17-4PH

5. 流道:喷焊Ni55或W(cr)C

采购奥科锁斗阀等阀门设备,您可以咨询奥科阀门销售热线:0532-68006966   邮箱:Market@cnvalve.cn
