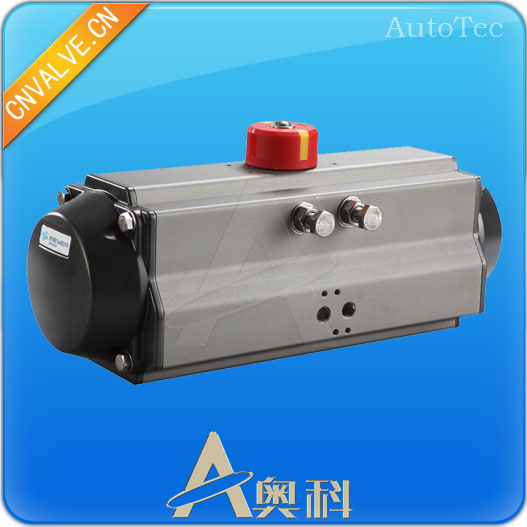

120°-180°行程气动执行机构

120°-180°行程气动执行机构

【工作模式】双作用

【材 质】硬质铝合金

【工作原理】当压缩空气从气口（2）进入气缸两活塞之间中腔时，使两活塞分离向气缸两端方向移动，两端气腔的空气通过气口（4）排出。同时使两活塞齿条同步带动输出轴（齿轮）逆时针方向旋转。反之气源压力从气口（4）进入气缸两端气腔时，使两活塞向气缸中间方向移动，中间气腔的空气通过气口（2）排出。同时使两活塞齿条同步带动输出轴（齿轮）顺时针方向旋转。（如果把活塞相对反方向安装，输出轴变为反向旋转，即为双作用反转型）。

【应 用】主要应用于不锈钢球阀（蝶阀）等产品，实现远程自动化控制。

执行器选用：

选用气动执行器时，在已确定阀门的扭矩上再增加安全值，水蒸气或非润滑的液体介质增加25%安全值；非润滑的浆料液体介质增加30%安全值；非润滑的的干气介质增加40%安全值；非润滑用气体输出的颗粒粉料介质增加60%安全值； 对于清洁、低摩擦的润滑介质增加20%安全值（上述安全值为本公司（安索流体）理论推荐，仅供选型参考）

AT系列120°-180°行程执行器选型示例：

当控制一个需要扭矩200Nm的卫生级全包球阀，气源压力只有5bar，介质为非润滑的水蒸气，考滤到安全因素，增加25%安全值等于250Nm，按双作用输出扭矩表查找气源压力5bar,然后沿该列垂直查到等于或相近的扭矩数据，选277Nm,再沿该行向左查找其型号，选择AT25D型。
