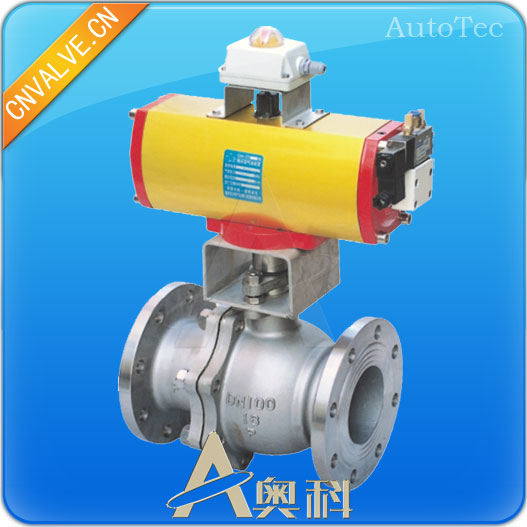

气动O型切断球阀

气动O型切断球阀 单作用气动O型切断球阀主要用于截断或接通管路中的介质,亦可用用于流体的调节与控制,气动O型切断球阀与其它阀类相比,具有以下一些优点。1、流体阻力小、球阀是所有阀类中流体阻力较小的一种,即使是缩径球阀,其流体阻力也相当小。2、止推轴承减小阀杆磨擦力矩,可使阀杆长期操作平稳灵活。

3、阀座密封性能好,采用聚四氟乙烯等弹性材料制成的密封圈,结构易于密封,而且球阀的阀封能力随着介质压力的增高而增大。4、阀杆密封可靠,由于阀杆只作彷转动运而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增高而增大。5、由于聚四氟乙烯等材料具有良好的自润滑性,与球体的磨擦损失小,故球阀的使用寿命长。6、下装式阀杆和阀杆头部凸阶防止阀杆喷出,如火灾造成阀杆密封破坏,凸阶与阀体间还可形成金属接触,确保阀杆密封。7、防静电功能:在球体、阀杆、阀体之间设置弹簧,能将开关过程产生的静电导出。

气动O型切断球阀执行标准

1、设计与制造:GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸:JB/T74~90(JB74~90)、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、NF E29-211、DIN2543。
3、结构长度:GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验:JB/T 9092、API 598。

气动切断球阀主要零件和适用工况

公称通径mm DN15-DN300
材料代号 C P R
主要零件 阀体 WCB ZG1Cr18 Ni9Ti ZG1Cr18Ni 12Mo2Ti
球体 2Cr13 1Cr18Ni9Ti 1Cr18Ni12MoTi
阀杆 2Cr13 1Cr18Ni9Ti 1Cr18Ni12MoTi
密封圈 增强聚四氟乙烯 对位聚苯 金属密封
填料 聚四氟乙烯 柔性石墨
适用工况 适用介质 蒸汽、水、油品 硝酸类 醋酸类
适用温度 -28℃ - 300℃
执行器 型号 DA/SR系列、GTD/GTE系列、QGSY系列等
气源压力 0.4-0.7MPa




气动执行机构

采用新型系列GT型气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。

1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

气动附件的选项

根据不同控制和要求可选择下列附件:
切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件:电气定位器、气动定位器、电气转换器。
气源处理附件:空气过滤减压阀、气源处理三联件。
手动机构:HVSD手操机构



采购奥科气动O型切断球阀等自控阀门设备,您可以咨询奥科阀门销售热线:0532-68006966   邮箱:Sale@cnvalve.cn
