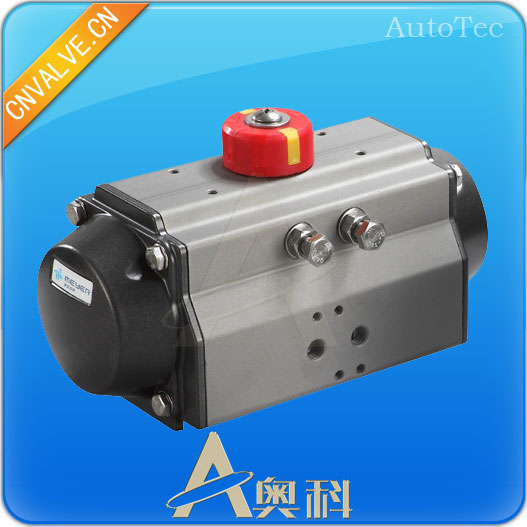

奥科AT系列新型阀门气动执行器
AT系列新型阀门气动执行器
AT新型齿轮齿条式气动执行器综合了国内外技术,通过CAD三维模型创新优化设计,外形美观紧凑、现代化的造型;采用AT系列新型阀门气动执行器实用材料、新工艺,使产品质量、性能可靠;多规格选型经济实惠;产品全面符合国标标准技术规范,满足现在和未来的需求。
【工作原理】
当压缩空气从A管咀进入气动执行器时,气体推动双活塞向两端(缸盖端)直线运动,活塞上的齿条带动旋转轴上的齿轮逆时针方向转动90度,阀门即被打开。此时气动执行阀两端的气体随B管咀排出。反之,当压缩空气从B官咀进入气动执行器的两端时,气体推动双塞向中间直线运动,活塞上的齿条带动旋转轴上的齿轮顺时针方向转动90度,阀门即被关闭。此时气动执行器中间的气体随A管咀排出。以上为标准型的传动原理。根据用户需求,气动执行器可装置成与标准型相反的传动原理,即选准轴顺时针方向转动为开启阀门,逆时针方向转动为关闭阀门。单作用(弹簧复位型)气动执行器A管咀为进气口,B管咀为排气孔(B管咀应安装消声器)。A管咀进气为开启阀门,断气时靠弹簧力关闭阀门。
【应 用】主要应用于不锈钢球阀(蝶阀)等产品,实现远程自动化控制。
AT系列气动执行器具有以下十个特点:
1、齿轮齿条双活塞对称结构设计、动作快速平稳、精度高、输出功率大,通过简单的改变活塞装配位置可得到反方向旋转。
2、挤压的优质铝合金缸体,经精密加工的内孔和外部表面进行硬质阳极氧化处理(特殊情况下阳极氧化+特氟隆涂层),使用寿命更长。
3、一体式设计,所有的双作用和单作用执行器型号,都具有相同的缸体和端盖,很方便通过加装弹簧或拆除弹簧来改变作用方式。
4、组合式预符荷安全弹簧组,不论在装配过程或使用现场中,都能方便而安全的安装或增减弹簧数量。
5、外部侧面两个单独调节螺钉,对于已安装在阀门上的执行器更加精确方便调节阀开和阀关位置,如需全行程调节时则另外在两个端盖处配置较长调节螺钉。
6、多功能位置指示器,现场可视化指示,符合VID/VIE3845、NAMUR标准槽,能安装并输出所有附件,如限位开关盒、电气定位器、位置感应器(倍加福、图尔克)。
7、气源接口符合NRMAR标准,可直接安装NUMAR标准电磁阀。
8、齿条背面的复合材料轴瓦和活塞导向环以及输出轴的轴承等为防止金属对金属的摩擦,并且增加润滑,使其低摩擦、长寿命。
9、所有的紧固件均采用不锈钢材料,长期抗腐蚀。
10、连接部份符合全新国际标准规范ISO5211、DIN3337(F03-F25)使安装具有互换性、通用性。

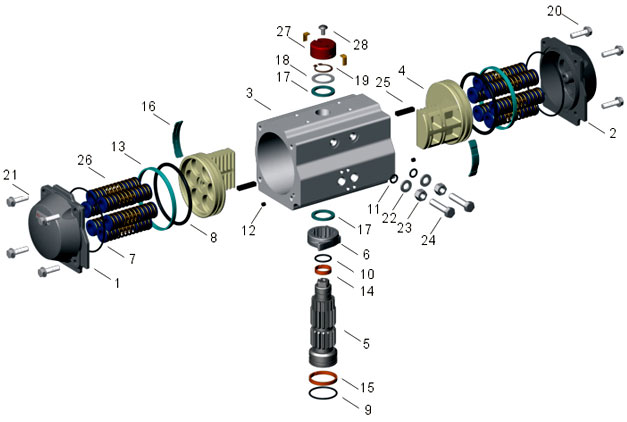

AT系列气动执行器零部件及材料
零件号 | 每台数量 | 零件名称 | 标准材料 | 选用材料 |
1 | 1(*) | 左端盖 | 压铸铝合金 | 不锈钢 |
2 | 1(*) | 右端盖 | 压铸铝合金 | 不锈钢 |
3 | 1 | 缸体 | 挤压铝合金 | 不锈钢 |
4 | 2 | 活塞 | 压铸铝合金 | —— |
5 | 1 | 输出轴 | 碳钢 | 不锈钢 |
6 | 1 | 调节凸轮 | 不锈钢 | —— |
7 | 2 | O型圈(端盖) | 丁晴橡胶 | 氟或硅橡胶 |
8 | 2 | O型圈(活塞) | 丁晴橡胶 | 氟或硅橡胶 |
9 | 1 | O型圈(输出轴底部) | 丁晴橡胶 | 氟或硅橡胶 |
10 | 1 | O型圈(输出轴顶部) | 丁晴橡胶 | 氟或硅橡胶 |
11 | 2 | O型圈(调节螺栓) | 丁晴橡胶 | 氟或硅橡胶 |
12 | 2 | 塞头(缸体) | 丁晴橡胶 | 氟或硅橡胶 |
13 | 2 | 轴承(活塞) | 氟碳复合材料 | —— |
14 | 1 | 轴承(输出轴顶部) | 尼龙46 | —— |
15 | 1 | 轴承(输出轴底部) | 尼龙46 | —— |
16 | 1 | 导向轴承(活塞背面) | 尼龙46 | —— |
17 | 2 | 推力轴承(输出轴) | 尼龙46 | —— |
18 | 2 | 垫片(输出轴) | 尼龙46 | —— |
19 | 1 | 弹性档圈 | 不锈钢 | —— |
20 | 8/12/16(*) | 端盖螺栓 | 不锈钢 | —— |
21 | 8/12/16(*) | 端盖垫片 | 不锈钢 | —— |
22 | 2 | 垫片 | 不锈钢 | —— |
23 | 2 | 螺帽 | 不锈钢 | —— |
24 | 2 | 调节螺栓 | 不锈钢 | —— |
25 | 2 | 导向块 | 尼龙66+30%FG | —— |
26 | 5-12 | 弹簧组件 | 合金弹簧钢 | —— |
27 | 1 | 位置指示器 | 聚丙烯PP+30%GF | —— |
28 | 1 | 螺钉 | 不锈钢 | —— |
AT系列气动执行器材料防腐等级 | ||||
零件 | 防腐等级 | |||
A | B | |||
缸体 | 阳极硬化 | 特氟隆涂层+阳极硬化 | ||
端盖 | 金属聚酯涂层 | 特氟隆涂层 | ||
输出轴 | 碳钢化学镀镍 | 碳钢化学镀镍或不锈钢 | ||
使作场合 | 一般场合 | 一般场合或低浓度酸性环境 |
AT系列单作用气动执器选型示例
执行器选用:
选用气动执行器时,在已确定阀门的扭矩上再增加安全值,水蒸气或非润滑的液体介质增加25%安全值;非润滑的浆料液体介质增加30%安全值;非润滑的的干气介质增加40%安全值;非润滑用气体输出的颗粒粉料介质增加60%安全值; 对于清洁、低摩擦的润滑介质增加20%安全值(上述安全值为本公司(安索流体)理论推荐,仅供选型参考)
AT系列单作用气动执行器选型示例:
当控制一个需要扭矩100Nm的卫生级无滞留球阀(全包),气源压力为4.5bar,介质为非润滑的干燥气体,考滤到安全因素,增加40%安全值等于140Nm,按单作用输出扭矩表查找弹簧复位终点得到相近扭矩148Nm,然后沿该行向左查找气源压力4.5bar的终点扭矩158Nm,必须考滤气源压力扭矩和弹簧复位扭矩相对力平衡,再沿该行向左查找其型号和弹簧数量,选择AT145S型、9只弹簧。
