蝶阀

蝶阀是一种(阀板)绕垂直于通道的固定轴旋转的阀门,又称蝶形阀,属旋转高性能型调节或切断阀类。蝶阀配用电-气阀门定位器或电磁阀、空气过滤减压器、限位开关(阀位回讯器),可实现活塞式双作用或单作用(弹簧复位式)气动执行器对工艺管路中流体介质的比例调节和二位切断控制,从而达到蝶阀对流体介质的流量、压力、温度、液位等参数的自动化控制。蝶阀广泛适用于气体、浊液体、浓浆液或灰粉、悬浮颗粒类等介质。

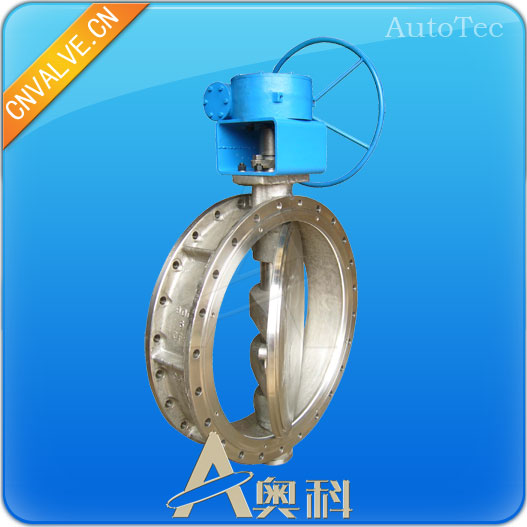

蝶阀

蝶阀特点

1、蝶阀可采用两截式阀杆无销连接,结构简单紧凑,维修拆卸方便;碟板具有自动对中功能(上下、左右),实现了碟板与阀座小过盈量配合。
2、舌槽式阀座,可确保阀体、阀座、碟板之间的准确联接,同时可以方便的更换阀座。
3、球面密封副密封更可靠,阀门在启闭时是平滑过度,所以减少了摩擦,降低了扭矩,可以选用小功率驱动装置,从而降低用户的成本。同时提高了蝶阀阀座使用寿命。
4、阀座法兰密封面采用大宽边、大圆弧的结构,使阀门完全可以适应套合式或焊接式法兰联接要求,适合与任何标准法兰联接。
5、阀杆轴向定位装置,采用两垫片加一对开环和弹簧卡圈结构方式。这样亦可有效防止阀杆无意地被拆卸,同时又可承载一定的轴向力,防止阀杆重量传递给蝶板。
6、阀杆密封圈起双向密封作用,即防止外来物质侵入,同时阻止介质外流。
7、轴套既起支撑阀杆的作用,同时又可降低启闭扭矩。目前有两种轴套可供用户选择,即:润滑青铜、聚四氟乙烯。
8、由于阀体本身替代普通阀座的靠背,增加了蝶阀整体强度。

气动蝶阀产品特点

1.气动蝶阀操作力矩小,是所有阀类中操作力矩较小的一种,启闭迅速,以压缩空气为动力,通过活塞齿条,齿轮的机械传动阀杆,以角行程输出的扭矩转动阀板0~90°,就能快速的完成启闭动作,结构简单、体积小、重量轻、流阻小、流量系数大,密封性能好。调节范围大。是自动化控制系统中仪表的执行单元;

2.采用电-气阀门定位器,以电信号和压缩空气为动力,接受控制系统输入的0-10mA DC或4-20mA DC电流信号,由调节器将压缩空气,转换成气源压力信号输入输出,改变阀板的旋转角度(0-90°任意角度),具有较好的调节控制流量等参数。

3.采用电磁换向阀、阀位回讯器,以AC220V或DC24V电源电压和压缩空气作动力,实现对流体介质的快速二位切断控制。

4.气动执行机构采用活塞式气缸及曲臂转换结构,输出力矩大,体积精小,采用全密封防水设计防护等级高。蝶阀气缸体采用镜面气缸,无油润滑,磨擦系数小、耐腐蚀、具有超强的耐用性及可靠性。所有传动轴承均采用边界自润滑轴承无油润滑,确保传动轴不摩损。

气动蝶阀订货须知

1.产品型号与名称 2.公称通径DN(mm 3.公称压力 4.流量特性要求 5.阀体材质及阀内件 6.介质种类和温度范围 7.阀前后压力(压差) 8.密封形式 9.配套附件

采购奥科蝶阀等阀门设备,您可以咨询奥科阀门销售热线:0532-68006966   邮箱:Market@cnvalve.cn
