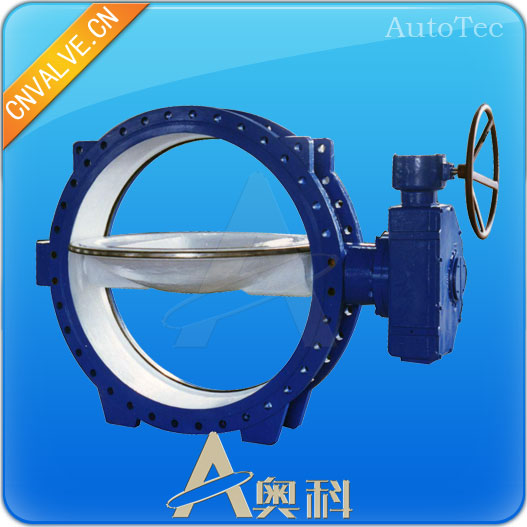

奥科硬密封蝶阀
硬密封蝶阀
金属密封的蝶阀，阀座为浮动式，具有自动对准中心功能。阀板呈椭圆形，双向偏心安装。阀关闭时，阀板驱使阀座向外扩张，达到周边密封状态。阀打开时气动硬密封对夹蝶阀，阀体采用了三偏心多层次金属密封结构，精密的阀板密封面经抛光处理后与三维偏心密封面有机结合，接触立即消失，有效地防止阀座磨损。阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长。硬密封蝶阀
蝶阀设计新颖，结构简单，性能优越，寿命长，重量轻。特别适用于冶金、化工、造纸以及防火和高温的场合。 具有耐高低温、高压、允许介质中有微小颗粒、使用寿命长等特点。被广泛运用于、冶金、化工、石油、可燃气体、给排水等行业。
※ 采用三偏心结构，阀板与阀座几乎没有摩擦
※ 阀体密封面采用堆焊钻基硬质合金，具有耐摩擦得特点
※ 阀板密封面为硬质层叠式金属片，具有金属硬密封和弹性密封的双重优点
※ 密封不受介质高、低温的影响
※ 四大系列连接方式可适用于所有的末端连接
气动硬密封蝶阀参数
驱动 压缩空气5～7bar(可带手轮)
公称通经50～1000mm
公称压力 1.6～6.4MPa
适用温度 -40～+420℃
连接方式 法兰、对夹
阀结构 三偏心
阀体材质 304、316、碳钢
阀板材质 304、316、碳钢
密封材质 本体、合金
适用介质 气体、水及油类等(高温场合)
可选附件 限位开关、定位器、电磁阀、减压阀
硬密封蝶阀附件选项
回讯器：也叫限位开关(APL310)，远程反馈开关信号(防爆APL410)
电磁阀：双作用选二位五通、单作用选二位三通(防爆) PLVD5/2
三联件：可对气源稳压、过滤、气缸加润滑油YT-200
手轮机构：转动手轮机构，可实现手动开、关阀
电气定位器：输入4～20mA信号,实现阀门调节功能
备注: 气缸参数请另参考所选配的气动执行器资料
硬密封蝶阀标准
设计长度 GB12238、API1609、EN593、BS5155
结构长度 ISO5752/EN558、API609、GB12221-89
法兰标准 PN6/10/16、ANSI CLASS 125/150
硬密封蝶阀零部件材料
| 序号 | 零件名称 | 材质 | ||
| C | P | R | ||
| 1 | 内六角螺丝 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 2 | 阀盖 | WCB | 1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 3 | 垫片 | 不锈钢+柔性石墨 | ||
| 4 | 阀座 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 5 | 垫片 | 不锈钢+柔性石墨 | ||
| 6 | 蝶板 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 7 | 圆柱削 | 45 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 8 | 下盖 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 9 | 垫片 | 不锈钢+柔性石墨 | ||
| 10 | 衬套 | PTFE+不锈钢 | ||
| 11 | 阀体 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 12 | 阀杆 | 1Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 13 | 支架 | WCB | ||
| 14 | 键 | 45 | ||
| 15 | 衬套 | PTFE+不锈钢 | ||
| 16 | 填料 | 柔性石墨 | ||
| 17 | 压盖 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 18 | 位置指示器 | 塑料 | ||
