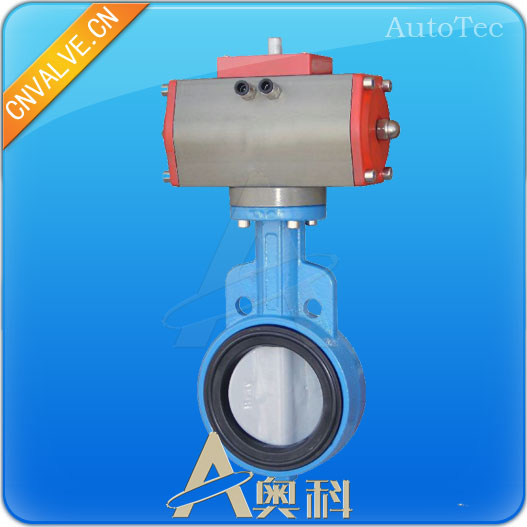

衬胶蝶阀

衬胶蝶阀结构简单、体积小、重量轻,只由少数几个零件组成。而且只需旋转90°即可快速启闭,操作简单,同时该衬胶蝶阀具有良好的流体控制特性。蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时唯一的阻力,因此通过该衬胶蝶阀所产生的压力降很小,故具有较好的流量控制特性。

衬胶蝶阀

橡胶衬里蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°-90°之间,旋转到90°时,阀门则处于全开状态。蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门,密封圈可以镶嵌在阀体上或附在蝶板周边。本系列为中线型蝶阀,整个蝶板与阀门在360°圆周内同心(中线)具有双向密封功能。阀座和阀体内衬一体化,适用于各种不同的腐蚀性介质,作管路启闭或调节以达到控制要求

衬胶蝶阀产品型号/技术参数

衬橡胶材料

天然橡胶(Q级)

丁腈橡胶(NBR)

三元乙丙橡胶(FPDM)

食用橡胶

硅橡胶

适用温度/℃

-20~85、
-29~135(短时)

-20~110、
-23~130短时)

-29~110、
-40~150(短时)

-10~100

-70~100

适用介质

净化水无机
盐、污水、
无水稀酸类

油品、废
气、废液等

氢氧化钠、油
品、40%硼水、
5%~15%硝酸等

食品、医药

食品、轻
工、油品等

阀体衬氟材料

使用温度/℃

适用介质

聚四氟乙烯
PTFE(F4)

-200~180

强酸、强碱、强氧化剂

聚全氟乙丙
烯FEP(F46)

-85~150

有机溶剂、稀或浓无机酸、碱酮、芳烃、氯化烃

聚三氟乙烯
PCTEF(F3)

-195~120

各种有机溶剂,无机腐蚀(氧化性酸类)

控制型式

单电控/双电控(单电控须注明阀开或阀关)

手动操作

气源故障阀即阀开/阀关




工作介质

净化压缩空气

工作温度/℃

-5~55低于5°需要特殊除水处理




控制箱

24VDC 104mA 220VAC 36.4mA

回信器

220VAC 0.5A

防爆软管

耐压2.0MPa 围转360°

执行器

型号

GT系列、HY系列、AW系列、ZSH系列等

气源压力

0.4~0.7MPa
