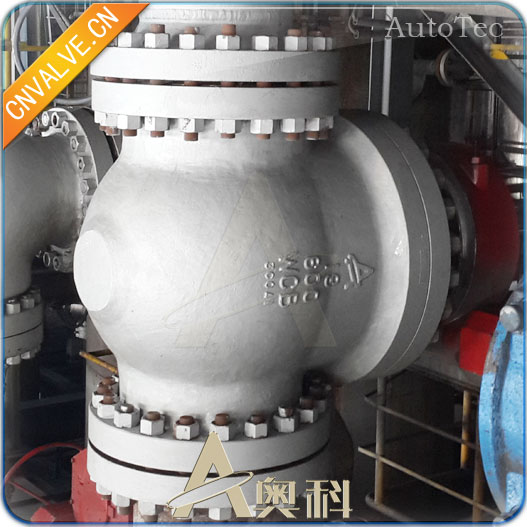

煤化工硬密封球阀

煤化工硬密封球阀是山东奥科自控设备有限公司专为煤气化的复杂的工况设计,是一种能适应高温、高压、高耐磨工况的特种硬密封球阀。煤化工硬密封球阀主要是为解决气化装置中煤浆给料、黑水工艺管线中所用阀门普遍存在的由于介质结垢、磨损而导致阀门无法正常启闭的问题,而研制出适用于煤浆、黑水及灰水等介质的气化装置关键阀门,煤化工硬密封球阀大幅度提高了阀门使用寿命,保证整套气化装置长周期运行。产品服务电话:0532-68006966。

煤化工硬密封球阀

煤化工硬密封球阀主要性能参数:

产品名称:煤化工硬密封球阀

产品型号:Q347Y/WC/TC、Q647Y/WC/TC、Q947Y/WC/TC

公称通径:DN25-DN500(1″-20″)

公称压力:PN1.6MPa~PN42.0MPa(CLASS150Lb~CLASS2500Lb)

连接方式:法兰

驱动方式:手动、气动、电动

阀体材料:碳钢、不锈钢、双相钢

适用介质:黑水灰水煤浆渣水、结晶混合物、煤粉及其他粉末等

适用温度:-40℃~550℃。

煤化工硬密封球阀的使用介质:

黑水,实际上也就是直接从气化炉、洗涤塔两部分底部直接排出的含有大多气化残碳的水;灰水,实际上也就是直接从气化炉、洗涤塔两部分底部直接排出的含有大多气化残碳的水经闪蒸处理沉淀澄清去渣后水。黑水、灰水的特点是成分复杂,含大量固体颗粒,容易结垢,氯离子浓度高,含H2S和其它酸性物质,高温高压。

煤化工硬密封球阀结构特点:

依靠多年积累行业领先的技术,在吸收消化国外优先的工艺设计理念结合厂家的实际使用情况的基础上研制而成。黑水煤化工硬密封球阀为两片式与三片式阀体结构,固定球,全通径设计,采用双阀座设计、双阀座采用阀座阀前密封,两个阀座均能独立切断进口端流体,双向都能满足密封要求,实现双阻断功能。球体和阀杆为一体式保证了球体和阀的同心度,避免了频繁开关后的球体与阀杆脱离现象。球、杆又采用不同材质,球体采用F304,阀杆采用17-4PH,既保证了球的硬度处理的材质要求,又保证了阀杆的强度。

球体、阀座选用F304,采用超音速火焰喷涂技术,以三倍音速以上的速度在表面喷涂碳化钨材料,形成致密的有极强粘结度的涂层,涂层硬度高达HRC65—90,厚度可达1-2mm,不易被介质中的杂质划伤和冲刷。使阀门耐磨损,抗冲蚀和抗挤压能力更强。阀座为弹簧承载补偿机构型式,承载弹簧选用采用高温强度好、高温下耐腐蚀、抗氧化的Inconel Alloy X-750合金材料制作成环形弹簧,外包耐高温的特种橡胶,既避免了多个柱簧形式的受力变形不均匀现象,又克服了其他弹簧结构不可避免地被进入的灰渣卡死的情况。阀座上还有两道防渣结构,防止灰渣流入阀座密封腔。阀座采用金属宽带自刮削式结构,可对阀球表面实现自清洗,防止灰渣堵塞在密封面上。金属密封球阀的阀体上放阀杆填料的位置加双相钢套筒,采用多层填料的密封结构,防吹出阀杆可保障阀杆密封和安全可靠。煤化工硬密封球阀的主要指标已达到或超过国外同类引进产品的水平。

采购奥科煤化工硬密封球阀等自控阀门设备,您可以咨询奥科阀门销售热线:0532-68006966   邮箱:Sale@cnvalve.cn
