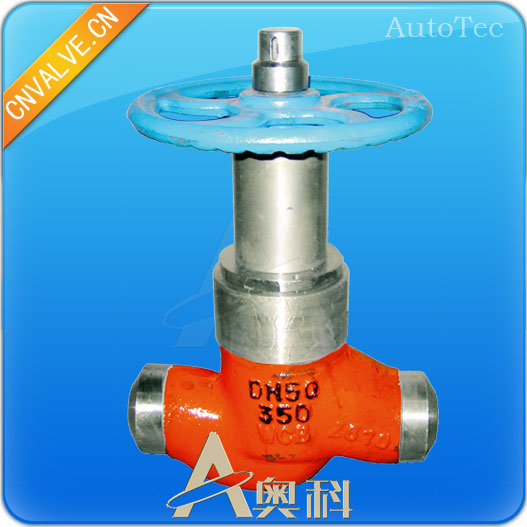

高压差微调调节阀

高压差微调调节阀 ★★★★★国家发明专利产品

专利号:ZL200920122881.9、200910099900.5

高压差微调调节阀

高压差微调调节阀产品简介:

高压差微调调节阀是我公司参照API标准,经过多年的研发优化设计而成的新产品,其结构独特,性能可靠。油田为了提高产量把水、聚合物等介质注入井下,同时每口井注水、聚合物每一时多少方不等,需分配调节所需等值。据多年了解市场上的调节阀的性能都难以满足使用。本公司经过多年在油田调研和积累经验,开发了油田专用调节阀,本公司经过精心设计,使阀门高压差关闭时密封面承受的压力只有1MPa左右,解决了高压差关闭时冲损调节头和减少密封不严介质泄漏的问题,提高了阀门启闭的稳定性和安全性,使每口井达到精确注水量,从而提高原油产量。

一种高压差、微调调节阀,包括阀体、调节头、阀杆、支架、阀座,其中阀体内开设有高、低不同的两个流道,进水流道设置在低处,出水流道设置在高处,两者通过中间流道连通,阀座设置在中间流道处,调节头与阀座同心并与其构成密封副,在调节头与阀座的配合面都设有斜面构成锥面密封配合,调节头的前端呈锥形,其外壁与阀座的内壁之间存在夹角,调节头采用整体碳化钨结构,调节头通过调节头紧固件与阀杆构成固定连接,阀座包括同心设置的阀座外套和整体碳化钨结构的阀座内衬,阀座内衬设置在阀座外套的内圈上并与阀座外套构成过盈配合。通过对本实用新型的实施可实现在高压差流体介质条件下作业、使用寿命长、安全可靠。

1.结构方式:平衡角式、平衡直通式、高压差微调式。
2.驱动方式:电动、气动、液动、齿轮传动、手动等。
3.连接方式:法兰连接、焊接、卡箍连接等。
4.适用范围:PN100~450,DN25~DN300。
5.适用介质:聚合物、水、油品、天然气等。
6.适用温度:-29℃~121℃

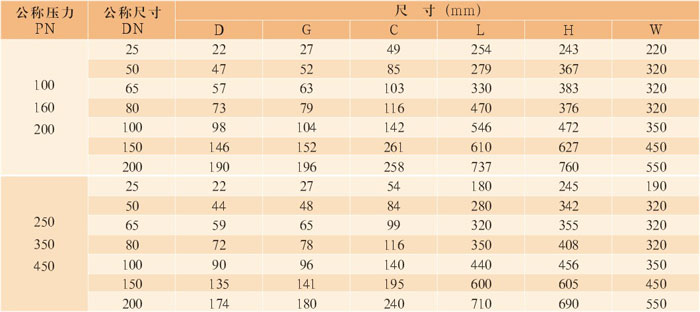

高压差微调调节阀外形及连接尺寸

高压差微调调节阀主要零件材料
