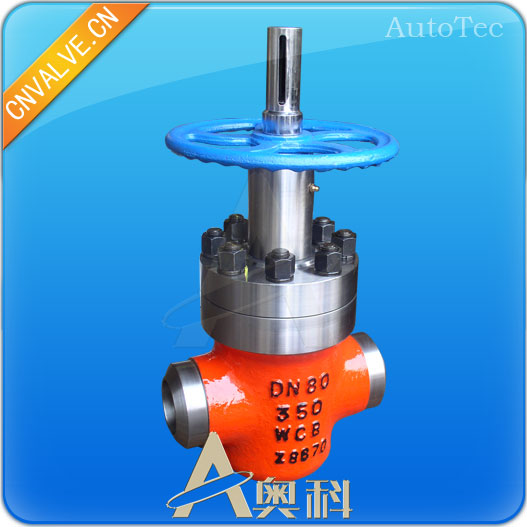

对焊连接平板闸阀

Z563Y-160,Z563Y高压伞齿轮焊接平板闸阀采用新型平衡浮动式密封结构，适用于压力不大于40MPa，温度不高于120℃的油、天然气等管线上，作为控制介质的启闭及调节装置，对焊连接平板闸阀产品结构设计新、选材恰当、测试严格、操作轻便，具有较强的防腐、耐磨、耐冲蚀性能，是石油、天然气工业界一种的装备。

焊接平板闸阀结构特点

1、焊接平板闸阀采用浮动阀座，双向启闭，密封可靠，对焊连接平板闸阀启闭灵活。

2、闸板下部开有导流孔，并给予导向，同时对焊连接平板闸阀密封部均喷焊硬质合金，耐冲蚀。

3、阀体承载能力高，通道为直通式，全开时，与闸板导流孔相贯通和直管相似，流阻小。阀杆处采用复合填料，多重密封，使得密封可靠，摩擦力小。

4、关闭阀门时，顺时针转动手轮，闸板下移至底部，由于介质压强的作用，将进口端密封座推向闸板方向。形成较大的密封比压，从而形成头一道密封。同时，将闸板压向出口端密封座上，成为双重密封。

5、由于采用双重密封，所以可在不影响管道工作的情况下更换易损件。这是山东奥科自控设备有限公司产品的重要特征。

6、开启闸板时，逆时针旋转手轮，闸板上移，导流孔与通道孔相贯通。随着闸板的上升，贯通孔逐渐加大，至极限位置时，导流孔与通道孔相重合，此时全开。
